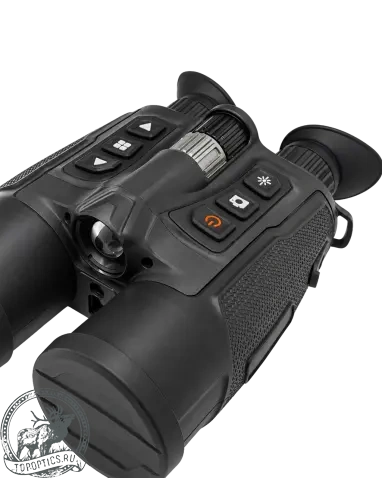

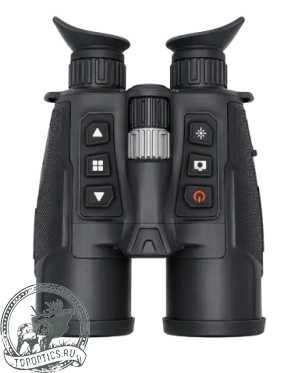

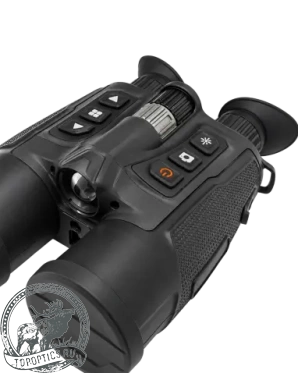

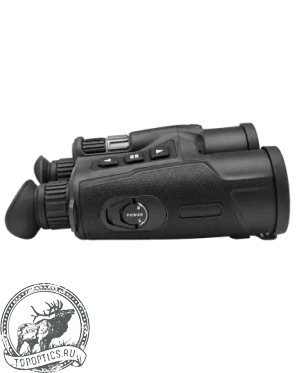

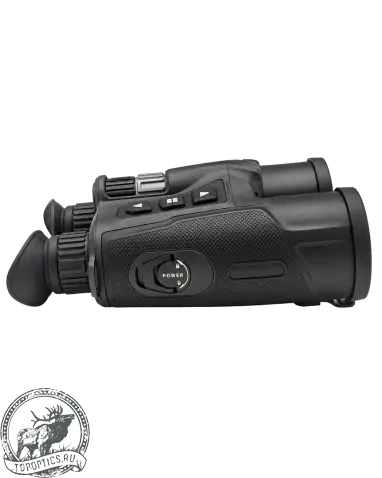

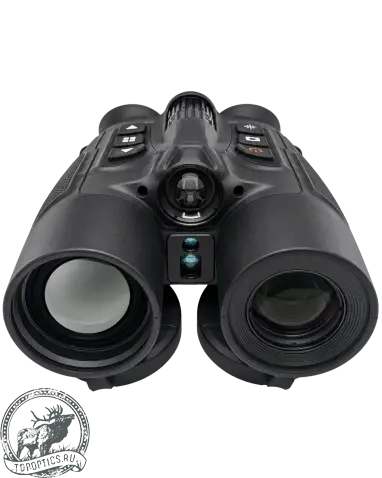

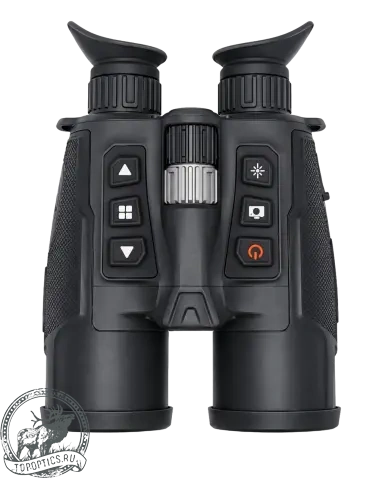

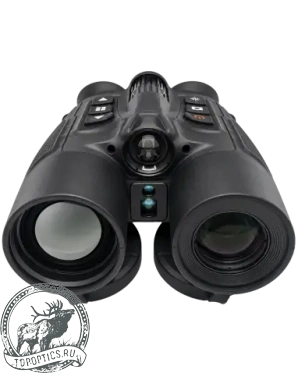

Мультиспектральный бинокль RikaNV Snegir 640

Обзор

Мультиспектральный бинокль RikaNV Snegir 640 объединяет два независимых канала наблюдения и лазерный дальномер в бинокулярном корпусе: наблюдение двумя глазами, со штатива или с рук. Тепловизионный канал ищет зверя или человека по собственному тепловому излучению сцены в темноте, тумане и снегопаде и показывает силуэт с тепловым контрастом, а не детали поверхности. Цифровой 4K-канал рассматривает найденный объект по отражённому свету — трофейное качество зверя и форму рогов, окрас и метки, одежду и снаряжение человека, надписи и номерные знаки; ночью этот канал работает с ИК-подсветкой. Дальномер замыкает работу: измеряет дистанцию до найденной цели. Тепловая матрица 640×512, NETD ≤15 мК, германиевый объектив 50 мм F/1.0; дальномер — до 2 000 м, точность ±1 м.

Тепловизионный канал

Тепловизионный канал ищет и обнаруживает цель по её тепловому излучению: охотнику — зверя ночью, в том числе за травой и редким подлеском; службе охраны — человека на участке; поисковой группе — силуэт в темноте и в тумане.

Неохлаждаемый микроболометр с матрицей 640×512, шагом пикселя 12 мкм и частотой обновления 50 Гц строит тепловой кадр твердотельной конструкцией и готов к работе за секунды. Частота 50 Гц удерживает картинку при проводке за движущейся целью. Число физических детекторов задаёт предел детализации этого канала.

Порог температурной чувствительности тракта NETD (Noise Equivalent Temperature Difference) — ≤15 мК. Это разница температур, при которой полезный сигнал сравнивается с собственным шумом: тракт разделяет участки сцены, отличающиеся не более чем на пятнадцать тысячных градуса. На слабоконтрастной сцене — прогретая опушка, морось, туман — тепловой силуэт отделяется от фона.

Объектив теплового канала — германиевый, фокус 50 мм, относительное отверстие F/1.0. Германий — стандарт LWIR-оптики (Long-Wave Infrared, 8–14 мкм): высокое пропускание инфракрасного излучения и стабильные оптические свойства во всём рабочем диапазоне температур. Фокус 50 мм вместе с шагом 12 мкм задаёт мгновенное поле зрения детектора и входит в расчёт дальностей по критерию Джонсона.

Режимы полного экрана и полного поля — два режима отображения со своими полем и кратностью; их не усредняют. Полный экран: поле 8,8°×5,0° (15×8 м на 100 м), кратность 3,5×–14×. Полное поле: 8,8°×7,0° (15×12 м на 100 м), кратность 2,5×–10×. Оптическое увеличение с цифровым зумом 1×/2×/4× не перемножается: зум укрупняет уже снятый кадр интерполяцией и тепловой информации не добавляет.

Публичные рабочие дистанции теплового канала — расчёт по критерию Джонсона для фокуса 50 мм и шага пикселя 12 мкм. Обнаружение начинается, когда критический размер цели занимает примерно два пикселя изображения: виден тёплый объект, но ещё не его тип и детали. Распознавание — понятен тип объекта. Идентификация — деталей достаточно, чтобы определить конкретный экземпляр. Расчёт не обещает выстрел и не заменяет полевые условия.

Цель

Обнаружение

Распознавание

Идентификация

Лось (2 м, в холке)

4 167 м

1 042 м

521 м

Человек (1,75 м, ростовая фигура)

3 646 м

911 м

456 м

Кабан (0,8 м, в холке)

1 667 м

417 м

208 м

Косуля (0,75 м, в холке)

1 563 м

391 м

195 м

Лиса (0,4 м, в холке)

833 м

208 м

104 м

Паспортная дистанция обнаружения производителя — 3 600 м для цели 1,7×0,5 м при вероятности 99 %. Это аттестационное значение с собственными порогами; оно не замещает расчёт Джонсона и не обещает идентификацию.

Цифровой канал

Цифровой канал с сенсором 3 840×2 160 (4K) рассматривает то, что тепловая картина по физике не показывает: рисунок и форму рогов, трофейное качество зверя, окрас, метки и бирки, одежду и снаряжение человека, надписи и номерные знаки автомобиля.

Объектив цифрового канала — 50 мм F/1.4, поле зрения 8,8°×5,0° (15×8 м на 100 м), кратность 3,5×–14×. Шаг пикселя цифрового сенсора — 2 мкм. Днём канал документирует сцену отражённым светом; ночью работает с ИК-подсветкой 940 нм / 850 нм: 940 нм менее заметен для зверя, 850 нм даёт больший запас по дальности. Подсветка относится только к цифровому каналу; тепловизионному она не нужна.

Паспортная дальность ночного наблюдения с подсветкой — >300 м. Это дальность наблюдения, а не дистанция чтения номеров, различения рогов или лица.

Лазерный дальномер

Лазерный дальномер RikaNV Snegir 640 измеряет дистанцию до найденной цели: оценить удалённость, спланировать подход, передать цифру напарнику.

Дальность — до 2 000 м, точность ±1 м. Одноточечное измерение — по неподвижной цели; непрерывное сканирование — по движущейся. Фактическая дистанция замера зависит от размера и отражающей способности цели.

Наблюдение и эргономика

Картинку выводят OLED-микродисплеи диагональю 0,6″ и разрешением 1 920×1 080: высокий контраст тепловых силуэтов на тёмном фоне; запас разрешения относительно матрицы 640×512 скрывает пиксельную структуру сенсора.

Вынос выходного зрачка — 20 мм, диаметр выходного зрачка — 7 мм, диоптрийная подстройка — ±5 дптр, межзрачковое расстояние — 62–74 мм.

Запись и связь

Встроенный рекордер пишет фото и видео с привязкой ко времени на 64 ГБ встроенной памяти. Микрофон записывает звук в видео. Модуль GNSS/RTC ставит геотеги и метку времени; цифровой магнитный компас показывает азимут, угол крена и угол места. Датчик приближения автоматически отключает экран.

Wi-Fi подключает мобильное приложение, транслирует изображение и обновляет ПО. Разъём USB Type-C передаёт данные, заряжает аккумуляторы и отдаёт UVC-видеовыход (USB Video Class).

Функция PiP (Picture-in-Picture) показывает врезку с увеличенным изображением поверх кадра в рабочей кратности. Семь палитр теплового канала — белый горячий, чёрный горячий, красный горячий, железно-красный, сине-красный, радуга, зелёный горячий — разные представления одного теплового сигнала. Пресеты обработки сцены: стандартный, мягкий, усиленный.

Питание и корпус

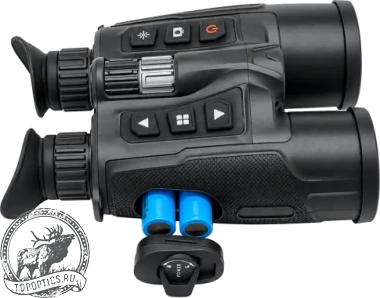

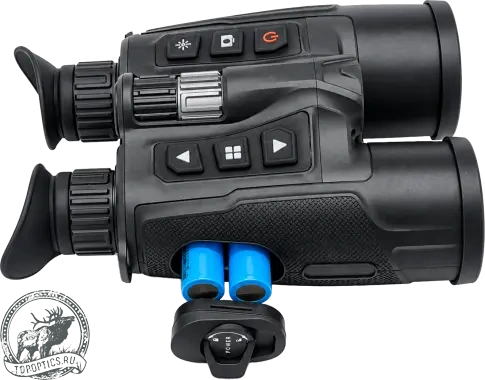

Питание RikaNV Snegir 640 — два сменных аккумулятора 18650 (литий-ионные, 3 850 мА·ч, 3,7 В каждый); напряжение системы 7,4 В. Автономность в поле задаётся числом взятых с собой элементов. Паспортное время работы — >7 ч при +25 °C, заводском режиме и выключенной ИК-подсветке; фактическое время зависит от Wi-Fi, записи и подсветки. Зарядка — внешним зарядным устройством из комплекта или напрямую через бинокль. Внешнее питание — USB Type-C, 5 В / 3 А.

Рабочий диапазон — от −30 °C до +55 °C. Корпус IP67: полная пылезащита и кратковременное погружение в границах стандарта. Габариты — 210×153×80 мм, масса — <930 г без аккумуляторов. Резьбовое гнездо 1/4″ ставит бинокль на штатив для длинной сессии.

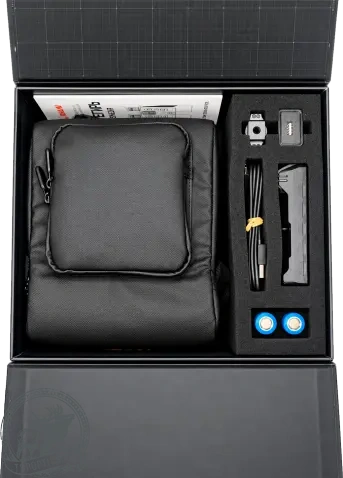

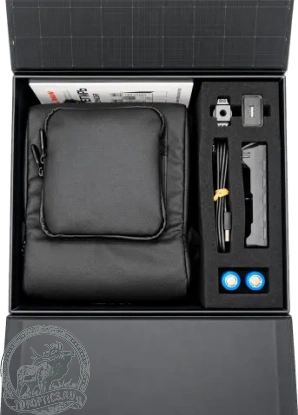

Комплектация: бинокль, чехол, шейный ремень, адаптер питания, кабель Type-C, зарядное устройство для аккумуляторов 18650, адаптер под штатив, салфетка для оптики, документация.
