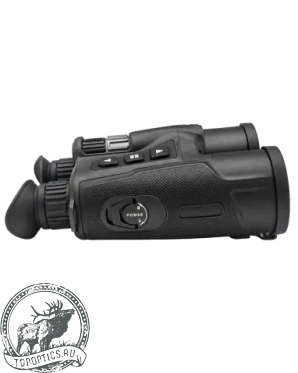

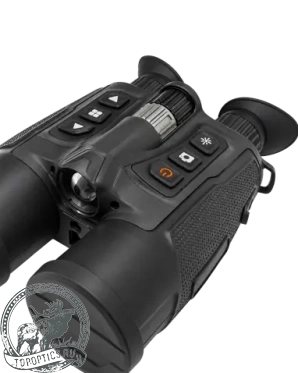

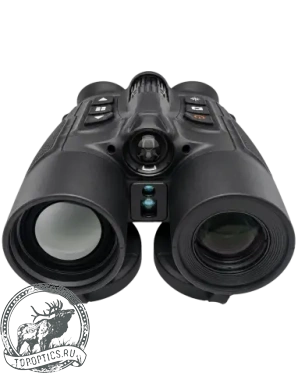

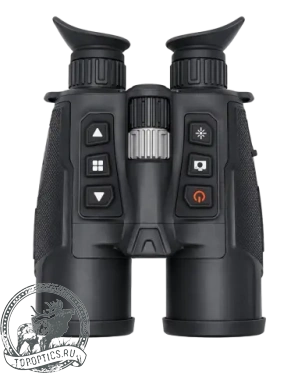

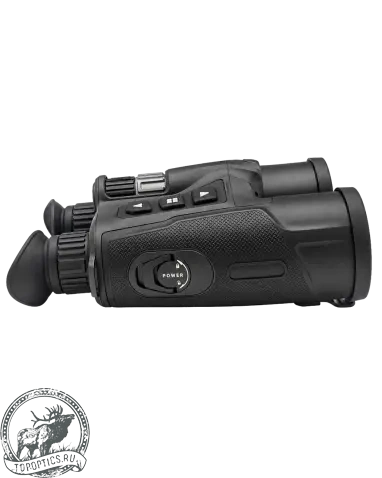

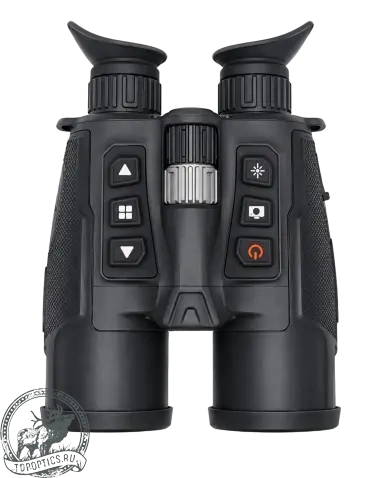

Мультиспектральный бинокль RikaNV Snegir 1280

Обзор

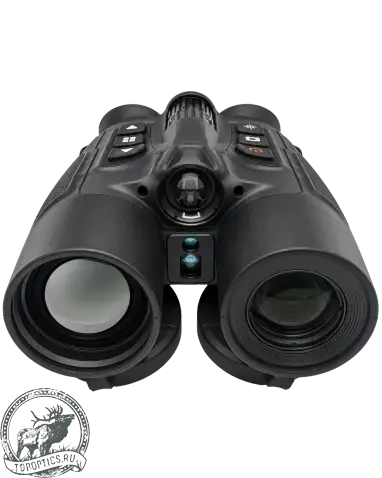

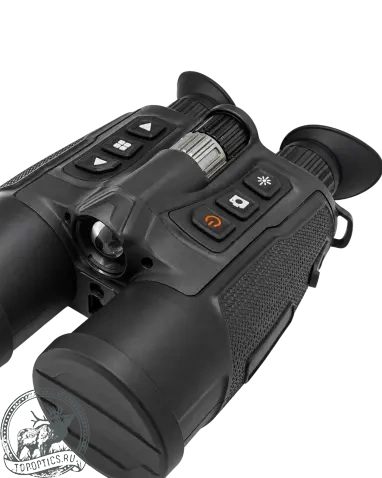

Мультиспектральный бинокль RikaNV Snegir 1280 — бинокулярный формат наблюдения: два независимых канала и лазерный дальномер в одном корпусе, смотреть двумя глазами, с рук или со штатива. Тепловизионный канал ищет — строит картину по собственному тепловому излучению сцены и находит силуэт зверя или человека в темноте, тумане и снегопаде; на тепловой картине — силуэт и тепловой контраст, а не детали поверхности. Цифровой 4K-канал рассматривает найденный объект в отражённом свете: форму рогов и трофейное качество зверя, окрас и метки, одежду и снаряжение человека, надписи и номерные знаки; ночью этот канал работает с ИК-подсветкой. Дальномер замыкает работу дистанцией до найденной цели. Области применения — ночной поиск зверя и оценка трофея до подхода, обнаружение человека службами безопасности с последующим опознанием по цифровому каналу и фиксацией на запись, поисковые работы в темноте и в тумане. Тепловая матрица 1280×1024, цифровой сенсор 3840×2160 (4K) и дальномер до 2 000 м задают эту связку.

Тепловизионный канал

Тепловизионный канал построен на неохлаждаемом микроболометре разрешением 1280×1024 с шагом пикселя 12 мкм и частотой обновления 50 Гц: число физических детекторов задаёт предел детализации тепловой картины, цифровой зум к этому пределу ничего не добавляет. Неохлаждаемая матрица — твердотельная конструкция без криогенного узла, к работе готова за секунды. При проводке за движущейся целью кадр обновляется 50 раз в секунду.

Объектив теплового канала — германиевый, фокус 50 мм, относительное отверстие F/1.0. Германий в полосе LWIR (длинноволновая инфракрасная область, 8–14 мкм) даёт высокое пропускание инфракрасного излучения и сохраняет оптические свойства во всём рабочем диапазоне температур бинокля. Фокус 50 мм вместе с шагом 12 мкм задаёт мгновенное поле зрения детектора и входит в расчёт дальностей по критерию Джонсона.

NETD (Noise Equivalent Temperature Difference, порог температурной чувствительности) ≤15 мК — величина, при которой полезный сигнал теплового тракта сравнивается с его собственным шумом. Сцена с малым тепловым контрастом — прогретая опушка, морось, туман — читается как разность температур, а не как равномерная зернистость.

Два режима отображения задают разные пары «поле ↔ кратность». В режиме полного экрана поле зрения 17,4°×9,8° (31×17 м на 100 м) при кратности 2×–8×. В режиме полного поля — 17,4°×14,0° (31×25 м на 100 м) при кратности 1,5×–6×. Значения режимов не усредняются. Широкое поле держит на 100 м участок 31 м по ширине: поиск по опушке, кромке леса и периметру объекта идёт одним взглядом. Цифровой зум 1×/2×/4× укрупняет уже снятый кадр интерполяцией и с оптической кратностью не перемножается.

Публичные рабочие дистанции теплового канала — расчёт по критерию Джонсона для фокуса 50 мм и шага пикселя 12 мкм, а не полевое обещание. Обнаружение: критический размер цели занимает примерно 2 пикселя изображения — виден тёплый объект, но ещё не его тип и детали. Распознавание — становится понятен тип. Идентификация — на картинке достаточно деталей, чтобы определить конкретный объект. Лазерная дальность дальномера с этими цифрами не смешивается: тепловой расчёт говорит, на какой дистанции цель занимает нужное число пикселей; дальномер говорит, сколько метров до уже найденной точки.

Цель

Обнаружение

Распознавание

Идентификация

Лось (2 м, в холке)

4 167 м

1 042 м

521 м

Человек (1,75 м, ростовая фигура)

3 646 м

911 м

456 м

Кабан (0,8 м, в холке)

1 667 м

417 м

208 м

Косуля (0,75 м, в холке)

1 563 м

391 м

195 м

Лиса (0,4 м, в холке)

833 м

208 м

104 м

Паспортная дистанция обнаружения производителя — 3 600 м для цели 1,7×0,5 м при вероятности 99 %. Это аттестационное значение с собственным порогом, оно не заменяет расчёт Джонсона и не задаёт нижнюю рабочую дистанцию в поле.

Палитры теплового канала — белый горячий, чёрный горячий, красный горячий, железно-красный, сине-красный, радуга, зелёный горячий — разные представления одного и того же теплового сигнала. Сценарии «стандартный», «мягкий», «усиленный» — пресеты обработки под характер сцены.

Цифровой канал

Цифровой канал снимает сенсором 3840×2160 (4K) с шагом пикселя 2 мкм через объектив 50 мм F/1.4. Поле зрения 8,8°×5,0° (15×8 м на 100 м), кратность 3,5×–14× — отдельный оптический контур, его не путают с германиевым тепловым объективом. Когда тепловой канал уже нашёл силуэт, наблюдатель переключается сюда и разбирает то, чего тепловая картина по физике не показывает: рисунок и форму рогов, оценку трофейного качества зверя, окрас и метки, одежду и снаряжение человека, надписи, номерные знаки автомобиля.

Ночью канал работает с ИК-подсветкой 940 нм / 850 нм: 940 нм зверь не замечает, 850 нм даёт больший запас по дальности. Подсветка относится только к цифровому каналу; тепловизионному она не нужна. Дальность наблюдения в ночном режиме — >300 м при включённой подсветке. Знак «>» сохраняется; это дальность наблюдения, а не различение рогов, лица или номера на этой дистанции.

Лазерный дальномер

Лазерный дальномер RikaNV Snegir 1280 измеряет дистанцию до найденного объекта до 2 000 м с паспортной точностью ±1 м. Одноточечное измерение берут по неподвижной цели, непрерывное сканирование — по движущейся. Охотнику цифра нужна, чтобы оценить размер и спланировать подход; службе безопасности и поисковой группе — чтобы передать расстояние напарнику и привязать участок к метрам. Фактическая дистанция замера зависит от размера и отражающей способности цели.

Наблюдение и эргономика

Картинку выводят OLED-микродисплеи диагональю 0,6″ и разрешением 1920×1080: высокий контраст тепловых силуэтов на тёмном фоне, запас пикселей относительно тепловой матрицы скрывает её структуру. Вынос выходного зрачка 20 мм, диаметр выходного зрачка 7 мм. Диоптрийная подстройка ±5 дптр приводит окуляры под зрение наблюдателя без очков в пределах диапазона. Межзрачковое расстояние регулируется в диапазоне 62–74 мм.

Запись и связь

Встроенный видеорекордер пишет фото и видео с привязкой ко времени на 64 ГБ внутренней памяти; длительность записи в часах из объёма не считается. Звук пишет встроенный микрофон. Wi-Fi открывает мобильное приложение, трансляцию изображения и обновление ПО. По USB Type-C идут передача данных, зарядка и UVC-видеовыход. Датчик приближения автоматически отключает экран, модуль GNSS/RTC ставит геотеги и метку времени, цифровой магнитный компас показывает азимут, угол крена и угол места. Функция PiP даёт врезку увеличенного изображения поверх кадра в рабочей кратности.

Питание и эксплуатация

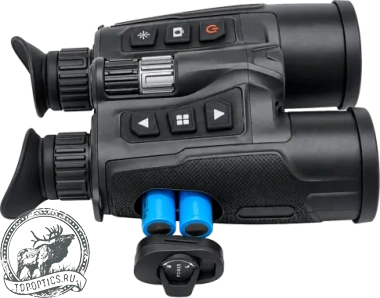

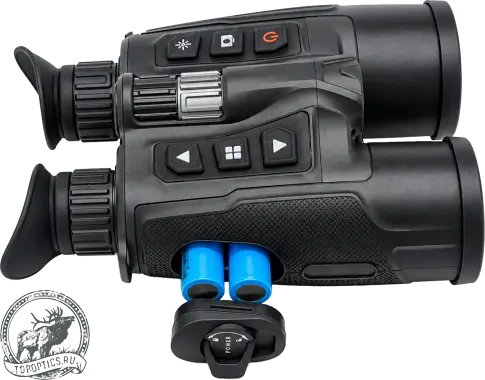

Питание — два сменных аккумулятора 18650 (литий-ионные, 3 850 мА·ч, 3,7 В каждый), напряжение системы 7,4 В. Время автономной работы — >5 ч при +25 °C, в заводском режиме и с выключенной ИК-подсветкой. Знак «>» и условия сохраняются целиком; из ёмкости часы не выводятся. Фактическое время зависит от Wi-Fi, записи и подсветки. Зарядка — внешним зарядным устройством из комплекта или напрямую через бинокль; внешнее питание — USB Type-C 5 В / 3 А. Рабочий диапазон −30…+55 °C. Корпус IP67: полная пылезащита и кратковременное погружение в границах стандарта.

Корпус и комплект

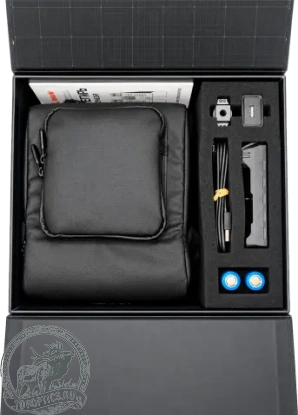

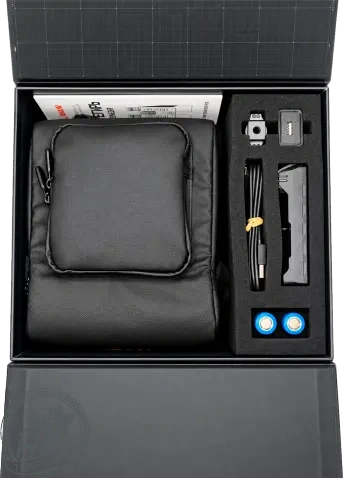

Габариты RikaNV Snegir 1280 — 210×153×80 мм, масса <980 г без аккумуляторов. Резьбовое гнездо 1/4″ ставит бинокль на штатив для длительного наблюдения. В комплекте: бинокль, чехол, шейный ремень, адаптер питания, кабель Type-C, зарядное устройство для аккумуляторов 18650, адаптер под штатив, салфетка для оптики, документация.
