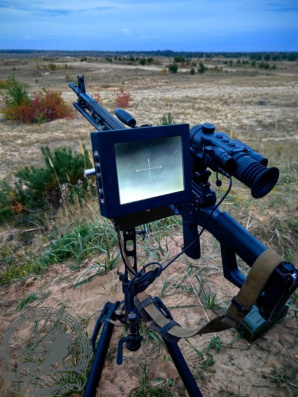

Тепловизионный прицельный комплекс VENOX РУБЕЖ

Ключевые отличия и функции

• Дальность наблюдения до 2200 м позволяет уверенно обнаруживать цели на больших дистанциях.
• Сенсор 640×512 с чувствительностью ≤40 мК обеспечивает детализированное изображение и хорошую различимость тепловых контрастов.
• Частота обновления 50 Гц даёт плавную картинку при сопровождении движущихся целей.
• Выносной OLED-монитор 178 мм с разрешением 800×600 упрощает наблюдение и делает работу оператора удобнее.
• Оптическое увеличение 1,7× и цифровой зум 2×/4× помогают точнее подстраивать изображение под задачу.
• Поддержка внешнего аккумулятора ёмкостью 96 000 мА·ч расширяет возможности автономного питания в полевых условиях.
• Встроенная память 32 ГБ, микрофон и Wi-Fi позволяют записывать видео, сохранять материалы и передавать данные на внешние устройства.
• Защита IP66, рабочий диапазон от -30 до +50 °C и масса 0,7 кг делают комплекс практичным для эксплуатации в сложных условиях.

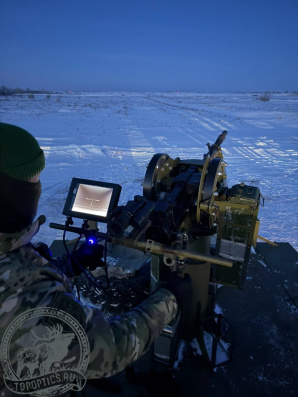

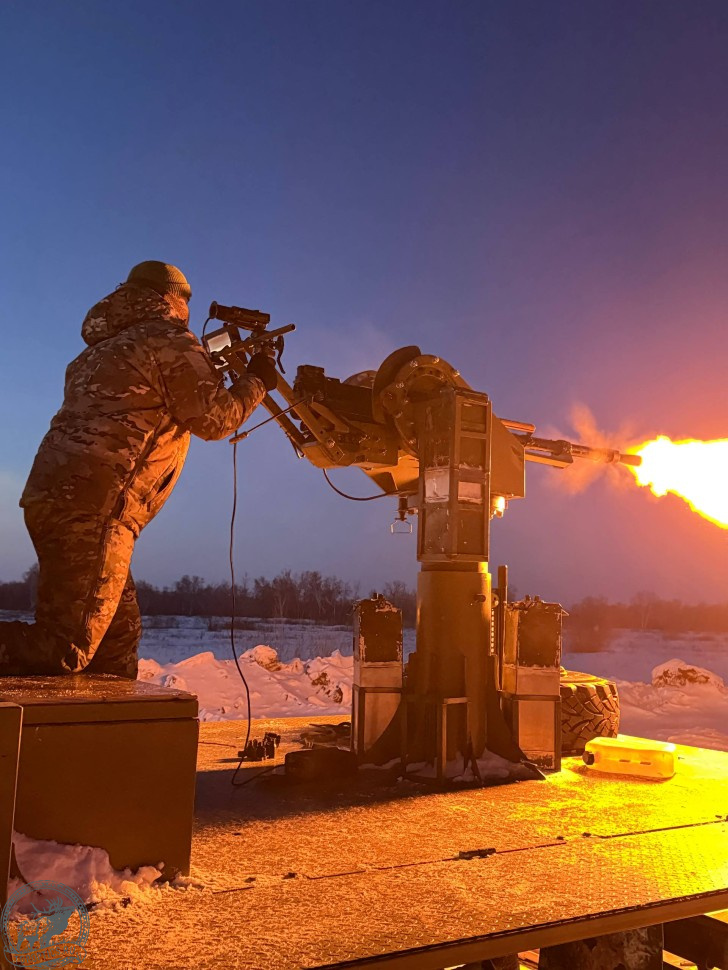

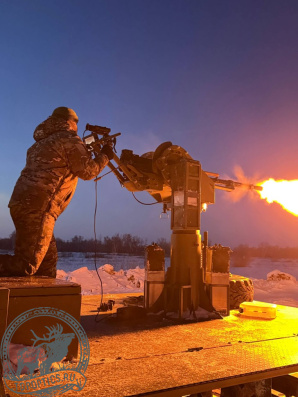

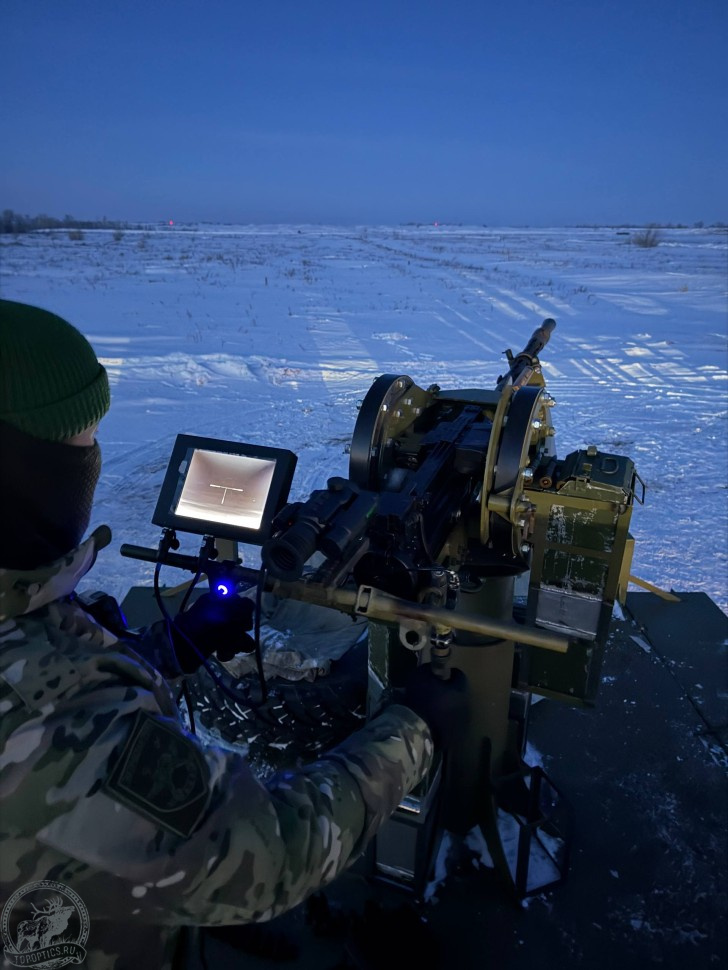

Комплекс VENOX «РУБЕЖ» устанавливается на стандартную планку Пикатинни и обеспечивает круглосуточное применение оружия для поиска и поражения беспилотников и других низколетящих целей. При установке на ЗУ-23-2 комплекс дополнительно комплектуется планкой Пикатинни, которая монтируется на штатные посадочные места зенитной установки. Такое решение позволяет адаптировать систему под разные варианты вооружения без сложной доработки.

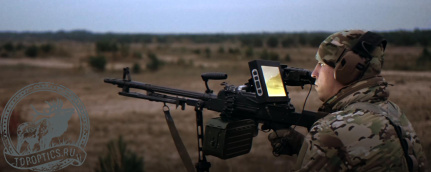

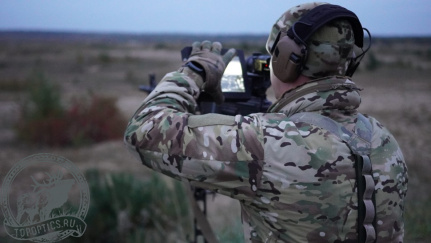

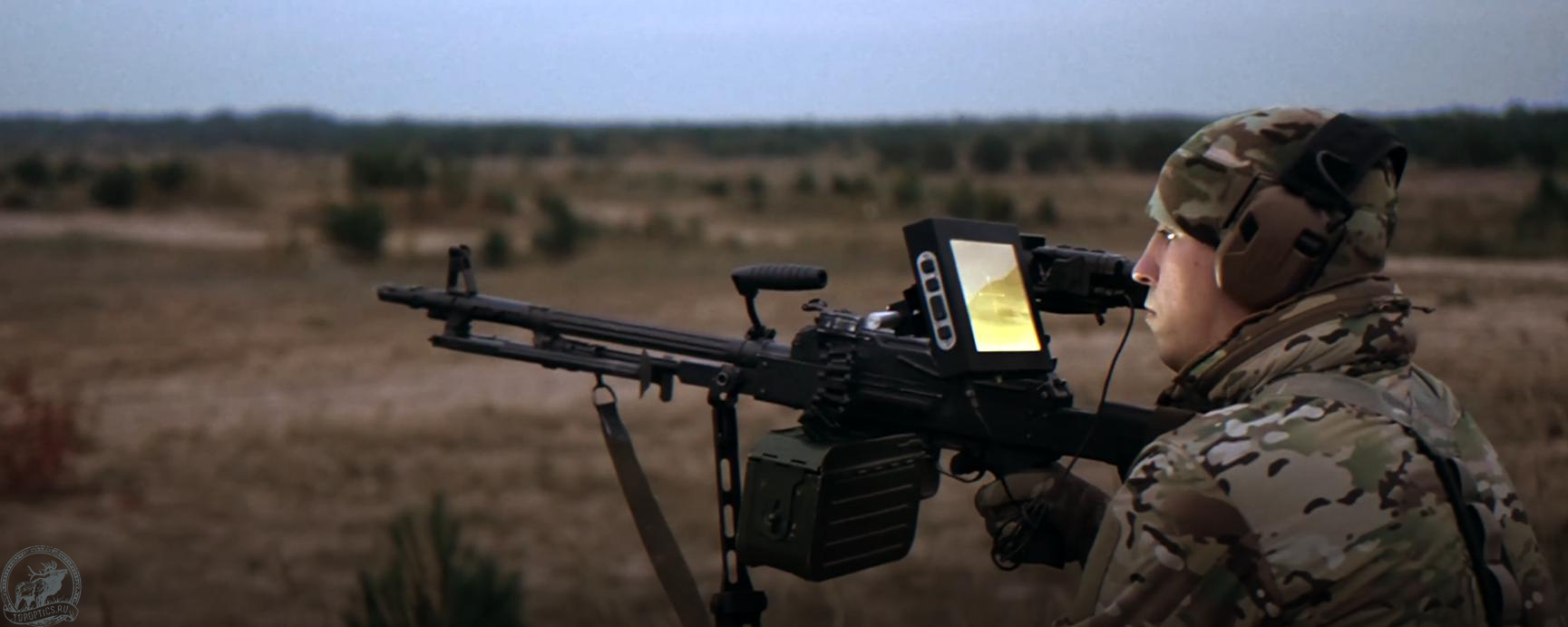

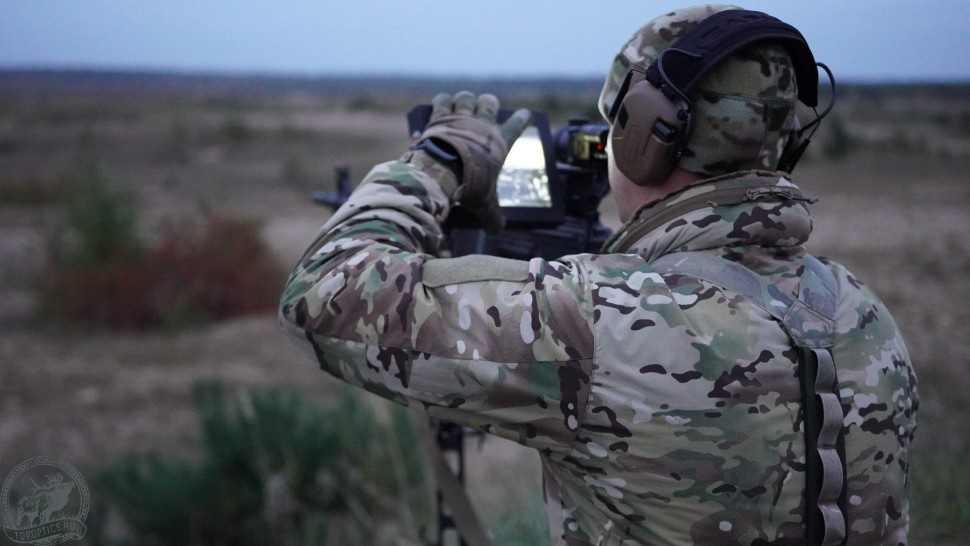

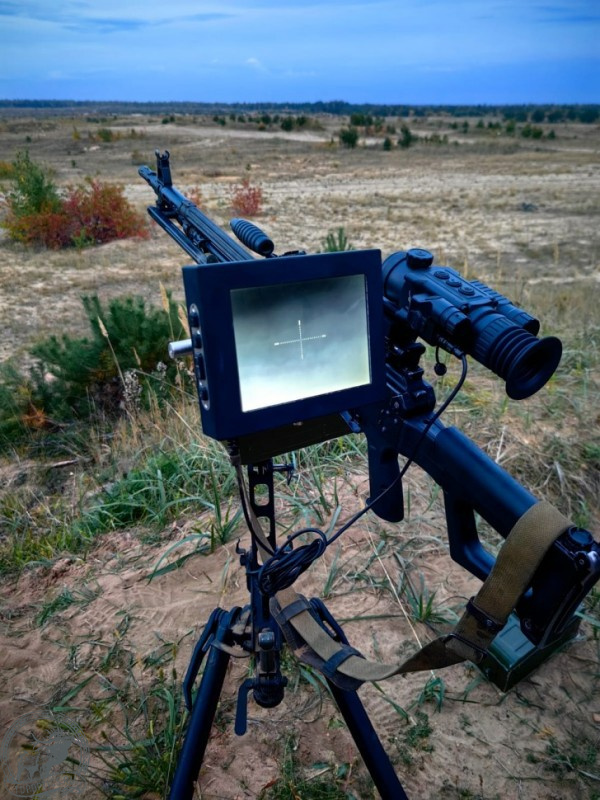

За счёт выносного дисплея стрелок может одновременно контролировать изображение с прицела и сохранять визуальный обзор пространства за пределами его поля зрения. Это помогает быстрее ориентироваться по непосредственно наблюдаемым целям, если они видны невооружённым глазом, а также по внешнему целеуказанию с использованием прожекторов, фонарей, лазерных целеуказателей, трассирующих боеприпасов и других средств наведения.

Прицел из состава комплекса устанавливается на стандартную планку Пикатинни, после чего выполняется пристрелка в соответствии с паспортом устройства. После завершения пристрелки на левой стороне демпфирующего крепления в резьбовое отверстие устанавливается несущая штанга для монитора. Такое размещение позволяет сохранить жёсткость крепления и удобно вывести экран в рабочую зону стрелка.

Затем на штангу с помощью крепёжного зажима, расположенного на задней стороне монитора, устанавливается выносной экран. Во время монтажа необходимо отрегулировать угол наклона так, чтобы оператору было удобно наблюдать передаваемое изображение в естественном положении. После выбора нужного положения затягиваются крепёжные винты хомута и контрящий винт, который предотвращает проворачивание монитора вокруг штанги при работе и отдаче.

Следующий этап — соединение прицела и монитора видеокабелем через соответствующие разъёмы на обоих устройствах. Фиксаторы на концах кабеля одинаковые, поэтому ориентация подключения значения не имеет.

В комплексе используется внешний аккумулятор ёмкостью 96 000 мА·ч. Сам прицел также может работать от сменной аккумуляторной батареи формата 26650; подробные параметры питания указываются в документации на устройство.

Комплекс выполнен на базе тепловизионного прицела VENOX Patriot V2.0 640 / F40 и предназначен для уверенного обнаружения целей в тёмное время суток и в условиях ограниченной видимости. Разрешение сенсора составляет 640×512 пикселей, температурная чувствительность — не более 40 мК, а максимальная дистанция наблюдения достигает 2200 м. Эти параметры позволяют различать тепловые сигнатуры объектов на значительном удалении и использовать устройство там, где обычная оптика уже недостаточно эффективна.

В приборе применяется неохлаждаемая матрица с шагом пикселя 12 мкм, которая формирует детализированное изображение и помогает точнее распознавать цель. Частота обновления 50 Гц обеспечивает плавную передачу картинки при сопровождении движущихся объектов. Объектив с фокусным расстоянием 40 мм работает в связке с оптическим увеличением 1,7×, а цифровое увеличение 2× и 4× позволяет выбрать более удобный масштаб изображения под конкретную задачу.

Одной из ключевых особенностей комплекса остаётся вывод изображения на внешний OLED-монитор диагональю 178 мм с разрешением 800×600 пикселей. Экран размещается так, чтобы оставаться в поле зрения стрелка и не перекрывать обзор местности. Такое исполнение упрощает работу расчёта, особенно при длительном наблюдении, когда важно одновременно контролировать обстановку вокруг и картинку с тепловизионного канала.

Для практического применения важна и совместимость с различными образцами вооружения. Система подходит для установки на ЗУ-23-2, НСВ-12,7 «Утёс», ДШКМ, «Печенег», КПВ и другие образцы, где используется планка Пикатинни или штатные посадочные места под монтаж. Демпфирующий кронштейн обеспечивает надёжную фиксацию прицела, а выносная штанга позволяет разместить монитор в положении, удобном именно для стрелка-оператора.

Устройство поддерживает запись видео во встроенную память объёмом 32 ГБ, что позволяет сохранять результаты стрельбы, тренировок и наблюдения для последующего просмотра. Также предусмотрен Wi-Fi для передачи данных на совместимые внешние устройства. Встроенный микрофон записывает звуковое сопровождение, что бывает полезно при анализе применения комплекса и разборе работы расчёта.

Корпус прицела имеет степень защиты IP66, поэтому прибор защищён от пыли и воздействия сильных водяных струй. Рабочий температурный диапазон составляет от -30 до +50 °C, что позволяет использовать его в различных климатических условиях. Конструкция рассчитана на эксплуатацию на оружии с высокой отдачей, а габариты 200×102×60 мм при массе 0,7 кг делают сам прицел достаточно компактным для своего класса.

Для эффективной работы с комплексом рекомендуется заранее изучить руководство по эксплуатации и выполнить пристрелку оружия перед применением. В памяти устройства предусмотрено 3 профиля пристрелки, что удобно при использовании на разных единицах вооружения или при необходимости быстро возвращаться к сохранённым настройкам.
