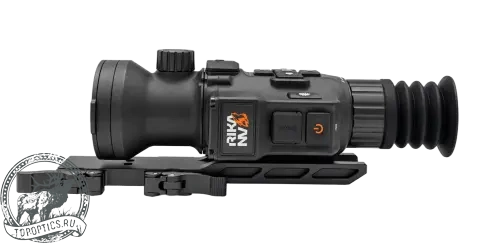

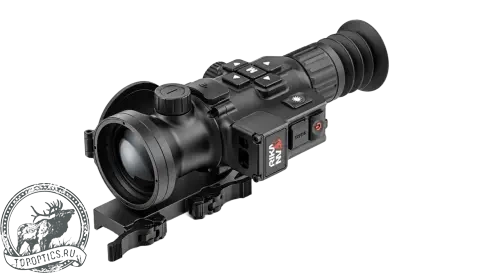

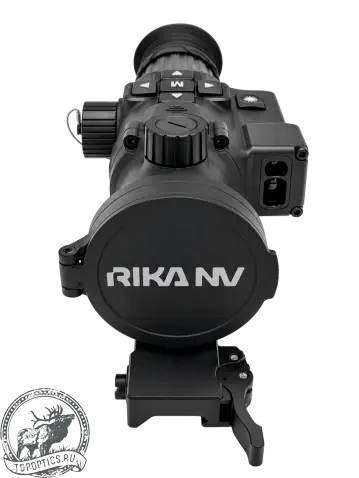

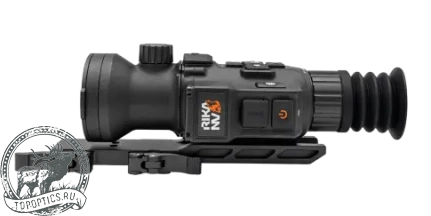

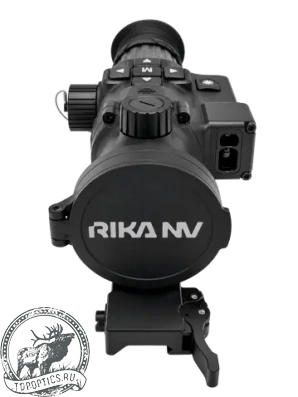

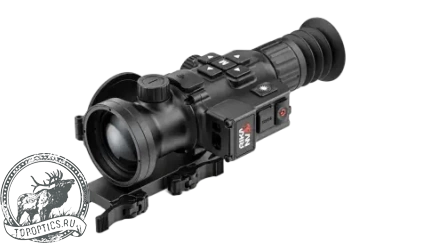

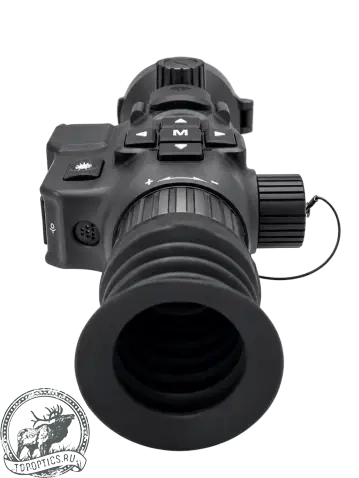

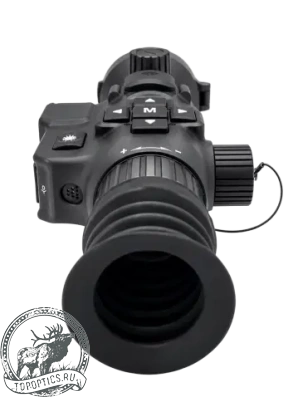

Тепловизионный прицел RikaNV Moskit 335 LRF

Тепловизионный прицел RikaNV Moskit 335 LRF на матрице 384×288 с шагом пикселя 12 мкм, объективом с фокусным расстоянием 35 мм и относительным отверстием F/0.9, встроенным лазерным дальномером с дальностью измерения 10–1 200 м и стойкостью к отдаче 7 000 Дж. NETD ≤18 мК и частота кадров 60 Гц задают чтение слабоконтрастной сцены и сопровождение движущегося зверя; базовая кратность 3,4× с полем зрения 7,5°×5,7° рассчитана на засидку, вышку и ночной выстрел в лесу; корпус с защитой IP67 работает в диапазоне от −30 °C до +50 °C. Сценарии — ночная охота на кабана, добор подранка, наблюдение с вышки на кромке поля, стрельба в динамике с расчётом поправки по измеренной дистанции.

Тепловизионный модуль

Тепловизионный тракт построен на неохлаждаемом микроболометре VOx (оксид ванадия) 384×288 с шагом пикселя 12 мкм и NETD ≤18 мК. Микроболометрическая матрица регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (8–14 мкм): каждый детектор — терморезистор, который меняет электрическое сопротивление под действием поглощённого излучения. Изменения сопротивления считываются как электрический сигнал, а разница температур участков сцены преобразуется в яркость пикселя на дисплее. Неохлаждаемый сенсор — твердотельная конструкция без криогенного узла: картинка появляется через секунды после включения, а ресурс матрицы исчисляется десятками тысяч часов, поэтому в поле прицел готов к работе сразу, без прогрева и охлаждения.

Разрешение 384×288 в связке с шагом пикселя 12 мкм и фокусным расстоянием 35 мм определяет мгновенное поле зрения одного детектора — IFOV (Instantaneous Field of View) около 0,34 мрад. На дистанции 100 м один пиксель матрицы покрывает участок сцены около 3,4 см: именно эта угловая мера решает, на каком удалении силуэт кабана перестаёт быть тёплым пятном и приобретает контур с различимыми головой и корпусом. Детализацию задаёт оптическое разрешение сенсора: цифровой зум укрупняет уже снятую картинку интерполяцией, сохраняя исходный уровень различимых деталей, поэтому на засидке работа ведётся на базовой кратности, а зум применяется для разглядывания уже найденного зверя.

NETD (Noise Equivalent Temperature Difference) ≤18 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Значение относится ко всему тракту — матрице, светосильному объективу F/0.9 и алгоритмам обработки — и определяет раннее чтение слабоконтрастной сцены: остывающая к утру опушка, лёжка зверя на прогретом за день грунте, след на мокрой траве после мороси, косуля в подлеске при выровненной температуре тела и фона. В таких условиях тепловой контраст между объектом и фоном составляет доли градуса, и чувствительность тракта решает, отделится ли силуэт от фона.

Спектральный диапазон 8–14 мкм соответствует пику собственного теплового излучения тел при земных температурах (закон Вина): в этой полосе излучают тело зверя, нагретые камни и стволы. Длинноволновое излучение слабо рассеивается атмосферной дымкой, лёгким дождём и туманом, поэтому тепловизионный прицел сохраняет картину сцены в условиях, где дневная оптика показывает серую пелену. Частота кадров 60 Гц даёт обновление изображения каждые 16,7 мс: при проводке за бегущим кабаном или при резком развороте на шум в кустах картинка не смазывается и не отстаёт от движения оружия, а прицельная марка удерживается на корпусе зверя. Высокая частота обновления входит в энергопотребление тракта и учтена в паспортной автономности.

Интегральный результат матрицы и оптики — рабочие дистанции: расчёт по критерию Джонсона для этой связки приведён отдельным разделом. Паспортная дальность обнаружения производителя, полученная по собственной методике — 1 800 м; это паспортное значение, а не расчёт по критерию Джонсона. По той же заводской методике для объекта 1,7×0,5 м (ростовая фигура) производитель приводит паспортные оценки: обнаружение 2 500 м, распознавание 830 м, идентификация 410 м; для крупного объекта 4,6×2,3 м — обнаружение 6 700 м, распознавание 2 240 м, идентификация 1 120 м. Пороги заводской таблицы отличаются от порогов расчёта по критерию Джонсона, поэтому эти числа с расчётными напрямую не сопоставляются.

Оптика

Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.9 задаёт базовую кратность 3,4× и поле зрения 7,5°×5,7°. Световой поток на сенсор пропорционален 1/F²: по сравнению со схемой F/1.4 объектив F/0.9 пропускает примерно в 2,4 раза больше сигнала. В тепловизионном тракте это напрямую расширяет условия уверенной работы: при морозе с изморозью, в мокром снегопаде и в предрассветный час, когда фон и объект по температуре сближаются, на матрицу приходит больше полезного излучения, и чувствительность ≤18 мК реализуется на практике, а не только на стенде.

Поле зрения 7,5° по горизонтали соответствует полосе 13,2×9,9 м на дистанции 100 м; арифметика линейна — на 200 м полоса вдвое шире, на 50 м вдвое уже. На базовой кратности 3,4× такой сектор держит в кадре кабана целиком на подходе к кормовому полю и просеку от края до края при наблюдении с вышки, а при поиске по опушке проводка ведётся шире, чем позволяет узкое поле на высокой кратности. Ступенчатый цифровой зум 1×/2×/4× даёт результирующую кратность 3,4×, 6,8× и 13,6×; с каждой ступенью поле зрения сужается вдвое: на 2× — 3,75° и полоса около 6,6 м на 100 м, на 4× — около 1,9° и 3,3 м. Поиск ведётся на базовой ступени, а зум подключается для уточнения точки прицеливания на уже найденном звере.

Удаление выходного зрачка 48 мм и выходной зрачок 8 мм вместе определяют скорость вкладки. Глаз удерживает полное поле изображения при смещении головы относительно оси в пределах диаметра выходного зрачка, а расстояние 48 мм до окуляра оставляет место для очков, балаклавы и зимнего капюшона: прицеливание из неудобной позы на вышке или с колена в снегу не требует точного поиска положения головы. Диоптрийная коррекция ±5 дптр настраивает резкость изображения под зрение стрелка самим окуляром, и под прицелом очки не нужны — это удобство в зимней одежде, под маской и в дождь.

Рабочие дистанции: расчёт по критерию Джонсона

Расчётные дистанции для объектива 35 мм и шага пикселя 12 мкм приведены по критерию Джонсона: обнаружение — на изображении заметен тёплый объект, но ещё не его тип и детали (критический размер цели занимает примерно 2 пикселя); распознавание — ясен тип объекта, зверь отличим от человека и от предмета (около 8 пикселей); идентификация — различимо достаточно деталей для уверенного определения, например пола и возраста зверя (около 16 пикселей). Формула: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя).

Тест-объект

Критический размер

Обнаружение

Распознавание

Идентификация

Лось

2 м в холке

2 917 м

729 м

365 м

Человек

1,75 м, ростовая фигура

2 552 м

638 м

319 м

Кабан

0,8 м в холке

1 167 м

292 м

146 м

Косуля

0,75 м в холке

1 094 м

273 м

137 м

Лиса

0,4 м в холке

583 м

146 м

73 м

Это геометрический расчёт от размера цели, фокусного расстояния и шага пикселя, а не полевое обещание: тепловой контраст сцены, осадки и дымка меняют фактический результат. Для тепловизионного прицела для охоты на кабана таблица читается так: тёплый силуэт кабана виден на расчётной дистанции до 1 167 м, тип зверя ясен с 292 м, а детали для уверенного определения — с 146 м; лиса на открытом поле обнаруживается с 583 м и распознаётся со 146 м. Для ночного выстрела в лесу и на кромке поля, где дистанции стрельбы укладываются в сотни метров, рабочая зона прицела — распознавание и идентификация, а обнаружение на дальнем краю таблицы служит для наблюдения за подходом зверя и выбора момента.

Прицельная марка

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле. В памяти RikaNV Moskit 335 LRF хранится 6 прицельных сеток и 5 цветов марки: под быструю стрельбу накоротке подбирается открытый крест, под дальний выстрел — тонкая точка, а сетка с угловой разметкой служит для оценки дистанции и упреждения по угловому размеру зверя.

Цвет марки выбирается под текущую тепловую палитру: на светлом фоне палитры «горячее — белое» контрастна цветная марка, на инвертированной палитре — светлая. Смена сетки и цвета выполняется в меню, и марка сохраняет чёткое положение при любом переключении режима картинки — от поиска на широкой палитре до выстрела на контрастной.

Лазерный дальномер

Встроенный лазерный дальномер измеряет дистанцию в диапазоне от 10 м до 1 200 м с точностью ≤±1 м до 300 м и ≤±2 м на большей дальности. Класс лазерной безопасности — Class 1 (IEC 60825); паспортный класс относится к условиям нормальной эксплуатации и не отменяет предупреждение о работе с дальномером, в том числе запрет смотреть в выходное отверстие лазерного излучения — невооружённым глазом или через увеличивающую оптику.

Паспортные дальности по типам объектов приводятся с условиями измерения: при видимости ≥10 км и влажности ≤60 % дальномер выдаёт результат на ≥800 м по лесному массиву и на ≥1 000 м по строениям. Достоверность измерения в этих условиях — доля корректных замеров ≥99 % при доле ложных срабатываний ≤2 %. Верхняя граница 1 200 м — паспортное значение для условий и объекта заводских испытаний; на другой поверхности и при другой погоде результат определяют три физических причины, и каждая из них действует независимо от того, виден ли объект в тепловом изображении.

Первая причина — отражение от цели. Дальномер посылает лазерный импульс и регистрирует ту часть излучения, которая вернулась в приёмник; расстояние вычисляется по времени прохождения. Чем меньше энергии возвращается, тем короче достижимая дистанция, а при слишком слабом возврате результат отсутствует. Обратный сигнал ослабляют разные механизмы: поглощение излучения материалом, рассеяние в стороны, зеркальное отражение мимо приёмника и прохождение излучения сквозь прозрачную поверхность. Вода, мокрый асфальт, стекло, тёмные покрытия и часть матовых материалов возвращают мало энергии, и паспортная максимальная дальность по ним может не достигаться; по стеклу возможен возврат как от самой поверхности, так и от объекта за ней. При этом светлая матовая поверхность — стена, снежный склон, шкура зверя на светлой палитре — даёт устойчивый рассеянный возврат, а видимый тёмный цвет сам по себе не означает слабого отражения на длине волны лазера.

Вторая причина — угол между лучом и поверхностью. При наклонном попадании импульса, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно»: результат зависит также от материала и характера отражения — диффузно отражающая поверхность возвращает часть энергии под любым углом, зеркальная — почти ничего мимо нормали.

Третья причина — возврат от атмосферы. Капли тумана, дождя и взвешенные аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно: часть энергии импульса теряется до цели, и сигнал от нужного объекта ослабевает. Одновременно капли и частицы сами создают отражение — более близкое, чем объект, — и модуль может либо не получить результат, либо принять этот ранний возврат за сигнал цели и показать расстояние не до выбранного зверя. Речь о взвешенных каплях и частицах, а не о влажном воздухе как таковом. Видимость зверя в тепловом изображении не гарантирует корректный лазерный замер: тепловой тракт работает по собственному излучению объекта, дальномер — по отражённому импульсу.

Расходимость луча <6 мрад означает пятно диаметром менее 60 см на дистанции 100 м: пучок ложится на корпус зверя, а не на склон или кусты за ним, и измеренная дистанция относится к цели. Дальномер работает в диапазоне от −20 °C до +60 °C; его поведение у нижней границы описано в разделе об условиях эксплуатации. Полученная дистанция передаётся в баллистический калькулятор, и погрешность измерения ≤±1 м на дистанциях до 300 м определяет, насколько рассчитанная вертикальная поправка соответствует реальному удалению зверя.

Функции

Пристрелка и баллистика. Стойкость к отдаче 7 000 Дж — паспортный предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на всём ресурсе выстрелов вместе с оружием. Прицел ставится на планку Picatinny Rail штатным кронштейном на трёх винтах M5×10: жёсткость посадки определяет повторяемость точки попадания после снятия и установки. Ручная пристрелка с фиксированным шагом юстировки приводит марку к точке попадания, а 6 профилей пристрелки хранят отдельные настройки под разные стволы, калибры и патроны — переключение в меню сразу ставит марку в положение, приведённое для выбранного профиля. Встроенный баллистический калькулятор переводит параметры выстрела и дистанцию, измеренную дальномером, в поправку прицеливания — расчёт для ночного выстрела на кромке поля выполняется в самом прицеле, без отдельной таблицы.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса и доступна в трёх вариантах: по крышке объектива, механическим затвором с короткой паузой изображения около 0,5 с и бесшторным алгоритмом shutterless — без паузы кадра, что позволяет удерживать зверя в сетке без пропуска момента. Пять цветовых палитр и три режима изображения — Forest, Rain, Outdoor — задают пресеты усиления, контраста и шумоподавления под доминирующий фон: Forest рассчитан на равномерно тёплый лесной фон, Rain — на сцену под осадками с размытым контрастом, Outdoor — на открытое пространство. Heat Track автоматически выделяет маркером самую тёплую точку кадра — зверь в густом подлеске или на пёстром тепловом фоне находится раньше, чем взгляд разберёт рельеф сцены. Защита от засветки программно детектирует локальный пересвет при наведении на яркий точечный тепловой источник и снижает чувствительность затронутых пикселей.

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром: момент выстрела сохраняется вместе с предысторией без нажатия кнопки, что даёт материал для разбора промаха и подтверждения добора. Встроенная память 64 ГБ при типовом расходе 100–150 МБ на минуту записи вмещает порядка 7–10 ч видео — запас на многодневный выезд без переноса файлов. Запись ведётся с наложением данных OSD — кратность, азимут, дистанция, заряд батареи — и со звуком встроенного микрофона, поэтому контекст выстрела сохраняется вместе с изображением, а голосовой комментарий в поле избавляет от записей по памяти. PiP (Picture-in-Picture) выводит увеличенную врезку зоны прицельной марки поверх основного кадра: прицеливание ведётся с точностью приближения, а периферия остаётся под контролем — при стрельбе в динамике и на средних дистанциях. Снятые фото и видео в формате JPG и MP4 просматриваются в локальном альбоме на самом прицеле — отбор материала и удаление лишнего выполняются в поле, без переноса на компьютер.

Навигация и интерфейс. Цифровой магнитный компас выводит азимут в OSD и записывает его в метаданные фото и видео — для ориентирования в тумане и координации с напарниками по направлению; периодическая калибровка жестом «восьмёркой» поддерживает точность показаний. Интерфейс меню и OSD — на русском и английском языках.

Питание

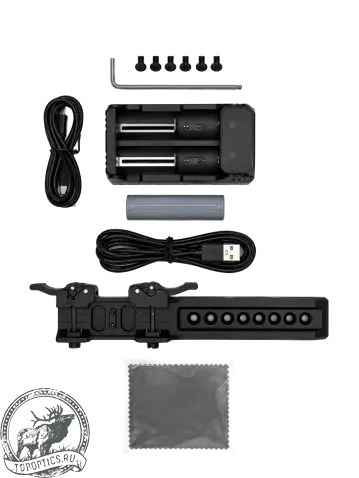

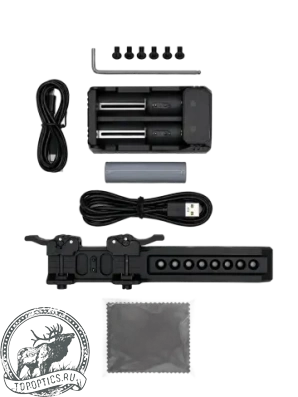

Прицел питается от одного съёмного элемента Li-ion формата 18690 (3,6 В, 3 650 мА·ч), который заменяется на запасной в поле, в том числе на морозе. Паспортное время работы от полного заряда — 8 ч в базовом режиме, 6 ч при включённом Wi-Fi и 3,5 ч при одновременно активных Wi-Fi и лазерном дальномере. Три значения показывают распределение автономности по штатным режимам: трансляция изображения на смартфон расходует около двух часов из восьми, а постоянная работа дальномера вместе с трансляцией сокращает время ещё вдвое. Для ночной засидки с единичными замерами дистанции ориентир — базовое значение; для длительной трансляции на телефон напарника — значение с Wi-Fi.

Защита от переполюсовки блокирует подачу тока при установке элемента в неверной ориентации: смена батареи в темноте и в перчатках не создаёт риска для электроники. Подзарядка выполняется через разъём USB Type-C от внешнего источника или во внешнем зарядном блоке из комплекта.

Интерфейсы

Разъём USB Type-C принимает питание 5 В при токе 1 А или 2 А и передаёт данные: зарядка, копирование фото и видео на компьютер и обновление прошивки идут через один симметричный коннектор, подключаемый в любой ориентации кабеля. Модуль Wi-Fi связывает прицел с мобильным приложением для трансляции изображения в реальном времени, передачи материалов и удалённого управления настройками; в режиме точки доступа тепловизор поднимает собственную сеть и подключает смартфон напрямую — связь с приложением сохраняется в угодьях вне зоны сотового покрытия.

Условия эксплуатации

Рабочий диапазон температур изделия в сборе — от −30 °C до +50 °C, степень защиты IP67. Нижняя граница −30 °C определяет пригодность для зимней охоты: прицел остаётся инструментом наблюдения и стрельбы на засидке в январский мороз средней полосы и Сибири. Класс IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Это характеристика защиты корпуса; IP67 не отменяет ограничений на условия работы лазерного дальномера — дождь, снег, высокая влажность и запылённая среда остаются условиями, которых предупреждение о работе с дальномерами требует избегать.

Отдельные модули аттестованы в собственных диапазонах: дисплей — от −20 °C до +55 °C, лазерный дальномер — от −20 °C до +60 °C. В промежутке от −30 °C до −20 °C изделие работает, а модули находятся вне своих аттестованных нижних границ, и каждый ведёт себя предсказуемо. У органической матрицы дисплея на морозе растёт время отклика — при быстрой проводке появляется смаз — и смещается цветопередача, картинка меняет оттенок; наблюдение при этом сохраняется. У дальномера на морозе слабеет излучение полупроводникового лазера: замер на большой дистанции становится менее устойчивым, тогда как на коротких дистанциях измерение сохраняется, поэтому у нижней границы дальний замер стоит повторить и сверить показания между собой. Верхние границы модулей — +55 °C и +60 °C — лежат выше верхней границы изделия +50 °C и в рабочем конверте не проявляются.
